Đ�?gá là gì?

Đ�?gá (mâm cặp máy tiện) là trang b�?công ngh�?cần thiết trong quá trình gia công cơ khí, kiểm tra và lắp ráp sản phẩm cơ khí, dùng đ�?xác định v�?trí của phôi so với dụng c�?cắt và gi�?chặt phôi �?v�?trí dưới tác dụng của lực cắt trong khi gia công.

Đ�?gá góp phần nâng cao mức đ�?cơ khí hóa và t�?động hóa của quá trình sản xuất cơ khí chính xác. Trên các máy công c�?đ�?cắt gọt được đểu phải tiến hành quá trình gá lắp chi tiết. Do đó đ�?gá là một trang b�?công ngh�?không th�?thiếu trong quá trình gia công trên máy cắt kim loại:

• Dùng đ�?xác định nhanh chóng và chính xác v�?trí của chi tiết gia công trên máy
• Dùng đ�?dẫn hướng dụng c�?cắt trong máy khoan , Khoét , Doa,..
• Có th�?tạo ra những chuyển động mà trên máy công c�?không có hoặc làm việc không hiệu qu�?/li>
• Đảm bảo yêu cầu năng suất và giảm nh�?sức lao động.
• Nâng cao tốc đ�?cơ khí hoá, t�?động hoá của sản xuất.
• M�?rộng năng suất công ngh�?của máy công c�?

Vậy nên đ�?gá cần phải đạt 2 tiêu chuẩn: định v�?tốt và kẹp chặt tốt.

Chi tiết nh�?– tác dụng lớn

• Đ�?gá thường ch�?có kích thước rất nh�?trong một chiếc máy nhưng nó lại có những chức năng rất quan trọng
• C�?định v�?trí chi tiết đã định v�?, không có ngoại lực làm xê dịch hay rung động ( kẹp chặt), bảo đảm v�?trí chính xác giữa phôi và dụng c�?cắt
• Xác định v�?trí và dẫn hướng dụng c�?cắt.
• Giảm thời gian ph�?và thời gian máy
• Tạo thêm một s�?chuyển động đ�?gia công các b�?mặt phức tạp, tận dụng và m�?rộng kh�?năng công ngh�?của máy
• Giảm cường đ�?lao động của công nhân
• Giảm thấp yêu cầu bậc th�?Bảo đảm v�?trí chính xác giữa phôi và dụng c�?cắt.
• Đ�?hoàn thành được những nhiệm v�?(chức năng) như vậy, đ�?gá – JIG (fixtures) cũng cần có tiêu chuẩn v�?cấu tạo nhất định.

Một đ�?gá thường s�?có cấu tạo chung như sau:

• B�?phận định v�?/li>
• B�?phần kẹp chặt
• Các cơ cấu truyền lực
• Các cơ cấu hướng dẫn , so dao.
• Các cơ cấu quay và phân đ�?/li>
• Thân và đ�?đ�?gá.
• Cơ cấu định v�?và kẹp chặt đ�?gá vào máy.

Phân loại đ�?gá:

Phân loại đ�?gá theo công dụng: Tùy theo công dụng của đ�?gá mà phân thành 3 loại:

• Đ�?gá kiểm tra.
• Đ�?gá lắp rắp.
• Đ�?gá gia công: đ�?gá phay, đ�?gá tiện, đ�?gá khoan�?/li>

Phân loại đ�?gá theo tính chất vạn năng:

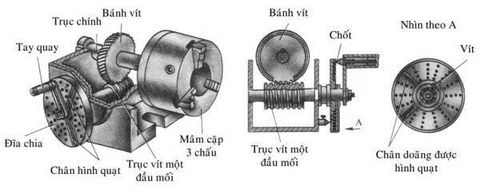

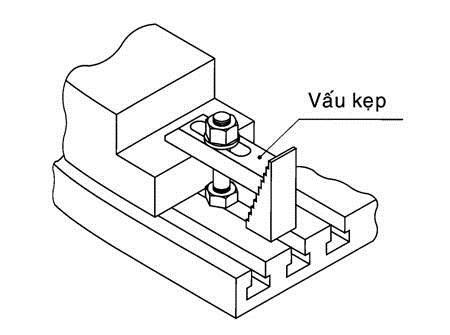

• Đ�?gá vạn năng: là đ�?gá có th�?s�?dụng cho nhiều loại chi tiết khác nhau. Đ�?gá vạn năng như: êtô, vấu kẹp, bàn gá quay, đầu phân độ�?/li>
• Đ�?gá chuyên dùng: là đ�?gá ch�?duy nhất s�?dụng cho một loại chi tiết.

Đ�?gá chia thành 4 loại theo nguyên tắc truyền lực kẹp

• Đ�?gá điện t�?
• Đ�?gá chất dẻo.
• Đ�?gá khí nén, thủy lực.
• Đ�?gá cơ khí.

Yêu cầu với các loại đ�?gá điển hình

– Đ�?gá tiện:

Theo chức năng đ�?gá tiện có th�?là:

• Phôi có chuyển động quay (đ�?gá mâm cặp, đ�?gá nối với trục chính của máy tiện thông qua l�?côn của trục chính).
• Phôi c�?định, dao quay (đ�?gá lắp trên sống trượt của bàn máy tiện).
• Đ�?gá dao (cơ cấu chép hình, cơ cấu rút dao nhanh).
• Đ�?gá lắp trên hai mũi tâm của máy tiện như trục gá.
• Đối với các đ�?gá lắp chặt vào trục chính của máy tiện và có chuyển động quay thì khi thiết k�?chú ý biện pháp bảo v�?máy, biện pháp an toàn cho công nhân. C�?th�?cần chú ý lực ly tâm, đảm bảo cân bằng động và các chi tiết của đ�?gá không có cạnh sắc.
• Kết cấu c�?th�?của đ�?gá trên như sau:
• Đ�?gá nối với trục chính của máy gồm cơ cấu định v�?phôi, cơ cấu kẹp chặt phôi, thân gá, b�?phận lắp với máy tiện, cơ cấu phân đ�?
• Đ�?gá dao gồm bàn dao vạn năng, đầu rơvolve, bàn dao chép hình, cơ cấu rút dao nhanh khi tiện ren.

– Đ�?gá khoan:

Đ�?gá khoan được dùng trên máy khoan đ�?xác định v�?trí tương quan giữa phôi và dụng c�?cắt, đồng thời kẹp chặt phôi đ�?gia công l�?như khoan, khoét hoặc doa. Ngoài đ�?gá còn có các loại dụng c�?ph�?đ�?kẹp chặt dao như mang ranh, đầu kẹp nhanh, đầu kẹp ta rô. Đ�?gá khoan thường hạn ch�?c�?6 bậc t�?do của chi tiết đ�?xác định đúng l�?tâm của chi tiết gia công.

– Đ�?gá phay:

Khi phay, lực cắt lớn, cắt gián đoạn nên rung động lớn, vì th�?đ�?gá phay phải đ�?đ�?cứng vững. Kết cấu đ�?gá phay gồm: cơ cấu định v�? cơ cấu kẹp chặt, cơ cấu so dao, cơ cấu phân đ�? cơ cấu chép hình, cơ cấu gá đặt đ�?gá với bàn máy (then dẫn hướng và bu lông kẹp chặt đ�?gá với rãnh ch�?T của bàn máy)

– Đ�?gá mài-cà:

Đ�?gá mài cà thường có 2 loại

• Mài phẳng: chi tiết phẳng có th�?gá trực tiếp trên bàn t�? Chi tiết trục, chi tiết phức tạp thì dùng đ�?gá đặt trên bàn t�?
• Mài tròn trong: trong trường hợp này ta dùng mũi tâm kẹp tốc.

– Đ�?gá chuốt:

• Do lực chuốt lớn, chi tiết gia công được lẹp chặt nh�?lực chuốt, đ�?gá chuốt không cần cơ cấu kẹp chặt.
• S�?định tâm và dẫn hướng đều do b�?phận dẫn hướng của dao chuốt thực hiện. Kết cấu đ�?gá chuốt đơn giản, thường là một chi tiết dạng bạc, dạng bích đ�?định v�?phôi. Khi chuốt rãnh cần có cơ cấu phân đ�?
